В производстве лекарственных средств и медицинских препаратов строгое соблюдение стандартов качества является главным приоритетом. Выбор такого оборудования, как компрессор для фармацевтической промышленности, — это стратегическое решение, поскольку даже микроскопический след масляного загрязнения может привести к браку всей партии продукции, дорогостоящему отзыву товара с рынка и жестким санкциям со стороны регулирующих органов. В данном руководстве подробно рассмотрены технические и нормативные факторы, которые помогут вам выбрать надежную и эффективную безмасляную компрессорную систему.
Почему безмасляный сжатый воздух обязателен в фармацевтическом производстве?
На фармацевтическом предприятии сжатый воздух является критически важным энергоносителем. Он регулярно вступает в прямой или косвенный контакт с активными фармацевтическими субстанциями (АФС), первичной упаковкой и готовыми формами. К типовым процессам относятся:
- Нанесение оболочки и прессование таблеток: воздух используется для распыления пленочного покрытия.
- Сушка в псевдоожиженном слое: большие объемы воздуха поддерживают во взвешенном состоянии и высушивают влажные гранулы.
- Пневмотранспорт: перемещение мелкодисперсных порошков по технологическим линиям.
- Очистка ампул и флаконов: обдув высокоскоростной струей воздуха для удаления микрочастиц перед стерильным розливом.
Попытка использовать стандартный маслозаполненный компрессор с каскадом высокоэффективных коалесцирующих фильтров связана с огромными рисками. Фильтры подвержены температурной деградации, скачкам давления и человеческому фактору при обслуживании. Если фильтрующий элемент порвется или насытится, пары масла мгновенно попадут в технологическую линию. Чтобы полностью исключить этот риск, современные заводы внедряют системы, которые изначально исключают попадание смазки в камеру сжатия. Именно такие бескомпромиссные решения для безопасности чистых зон предлагает бренд Seize Air.
Что означают стандарты чистоты воздуха ISO 8573-1 в фармакопее?
Международная организация по стандартизации разработала стандарт ISO 8573-1 для классификации чистоты сжатого воздуха по трем основным загрязнителям: твердые частицы, влага (точка росы) и общее содержание масла.
Классы чистоты сжатого воздуха (ISO 8573-1)
| Класс качества | Макс. число частиц на м3 (0.1 – 0.5 мкм) | Точка росы под давлением (C) | Общая концентрация масла (мг/м3) |
|---|---|---|---|
| Класс 0 | Задается пользователем (строже, чем Класс 1) | Задается пользователем | 0.00 (Абсолютный ноль) |
| Класс 1 | <= 20,000 | <= -70 C | <= 0.01 |
| Class 2 | <= 400,000 | <= -40 C | <= 0.10 |
| Class 3 | Не регламентировано | <= -20 C | <= 1.00 |

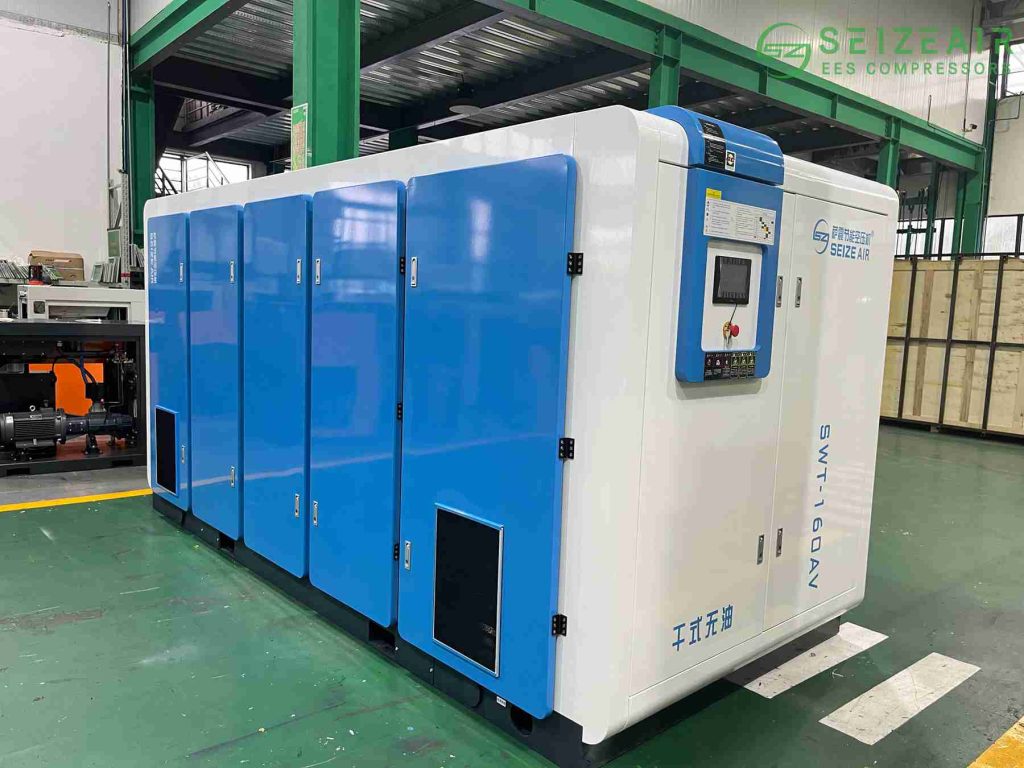

Реальная ценность сертификации Класса 0
Иногда службы закупок ошибочно полагают, что Класса 1 достаточно для производства. Однако Класс 1 допускает до 0.01 мг/м3 остаточных нефтепродуктов. В условиях чистых помещений этого количества достаточно, чтобы нарушить стабильность препарата или провалить микробиологический аудит. Сертификация Класса 0 подтверждает результатами независимых лабораторных испытаний, что в потоке воздуха на выходе из компрессора полностью отсутствуют углеводороды, обеспечивая стопроцентную защиту при проверках государственными регуляторами.
Типы безмасляных технологий для фармацевтических заводов
При подборе оборудования под запрос компрессор для фармацевтической промышленности на рынке СНГ доминируют две технологии, доказавшие свою надежность: безмасляные винтовые и мультиспиральные (scroll) компрессоры.

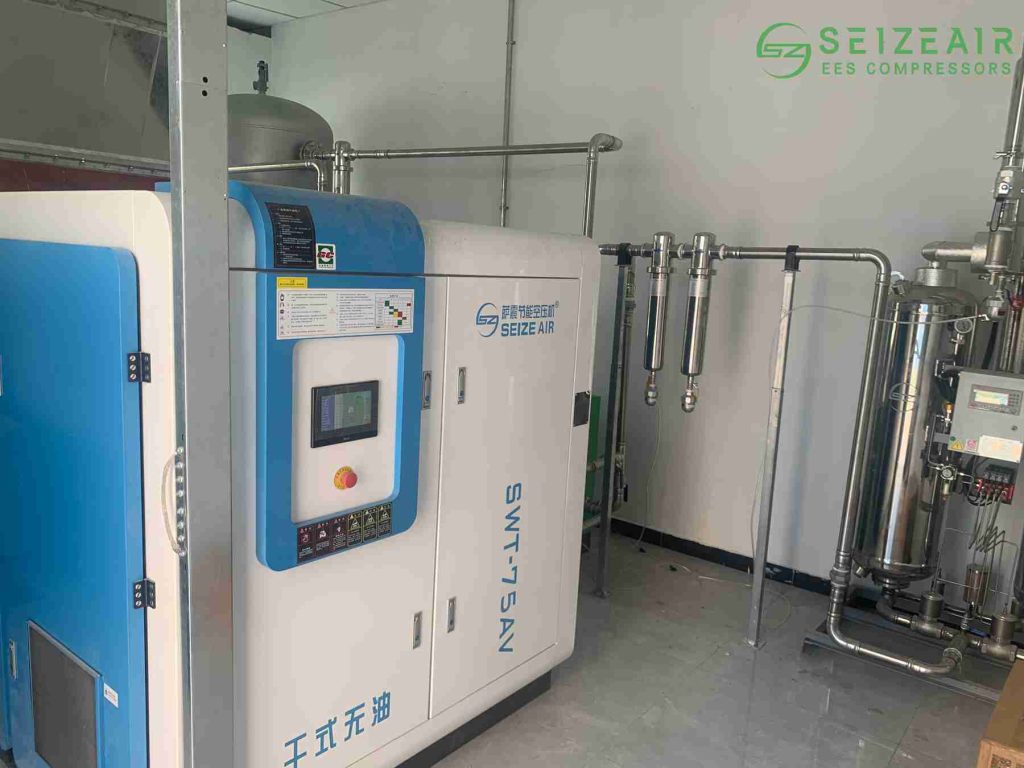

1. Двухступенчатые безмасляные винтовые компрессоры
В них используются два ротора (каландра), которые вращаются с микронными зазорами, не касаясь друг друга. Поскольку масляная пленка для уплотнения и охлаждения отсутствует, они работают на высоких скоростях и оснащаются эффективными промежуточными охладителями. Это идеальный выбор для средних и крупных заводов с непрерывным (базовым) потреблением воздуха.

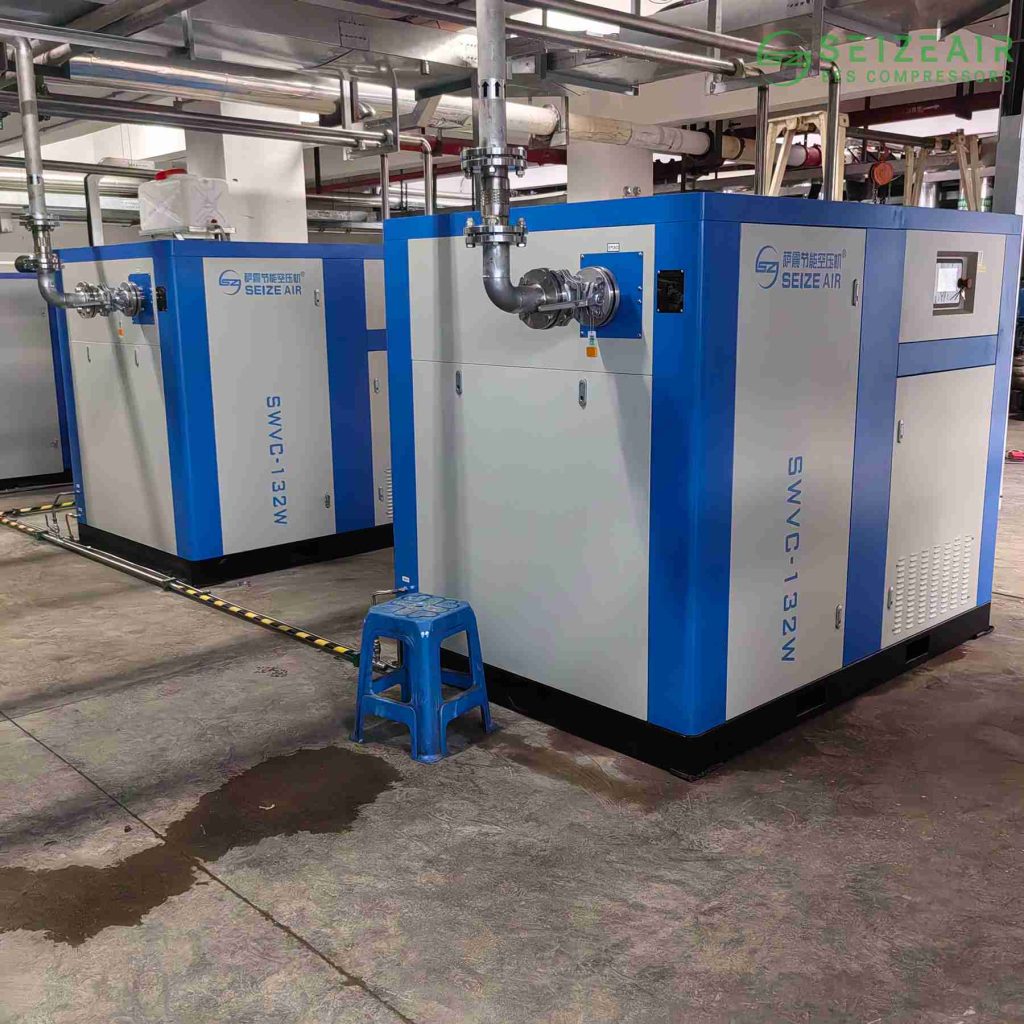

2. Мультиспиральные безмасляные компрессоры
Сжатие происходит за счет взаимодействия подвижной и неподвижной спиралей. Модульная конструкция позволяет включать или выключать отдельные спиральные блоки в зависимости от текущего расхода воздуха на предприятии. Они отлично подходят для лабораторий, пилотных цехов или участков вторичной упаковки с прерывистой нагрузкой.
Сравнительная матрица: Винтовые технологии vs Спиральные
| Рабочий параметр | Винтовая безмасляная система | Модульная спиральная система |
|---|---|---|
| Диапазон производительности | от 100 до более 3000 CFM | от 5 до 120 CFM |
| Стандартное давление | 7.5 – 10.5 бар | 8.0 – 10.0 bar |
| Уровень шума (дБ) | 65 – 75 дБ(А) (требуется кожух) | 48 – 60 дБ(А) (сверхтихие) |
| Характер нагрузки | Непрерывная базовая нагрузка | Переменная, ступенчатая нагрузка |
Как рассчитать требования по производительности (CFM) и давлению (PSI)?
Правильный расчет предотвращает две критические проблемы: падение давления в сети (которое останавливает автоматические фасовочные линии) и избыточное потребление энергии из-за затянутых циклов холостого хода.
Расчет мощности по пиковой нагрузке
Составьте список всех пневматических потребителей в цеху и примените коэффициенты одновременности с помощью следующей текстовой формулы:
Общий пиковый расход = (CFM_1 * КO_1) + (CFM_2 * КO_2) + ... + (CFM_n * КO_n)
Где CFM — номинальное потребление каждого узла, а КO — коэффициент одновременности его работы (процент времени, в течение которого данное оборудование работает одновременно с остальными).
К полученному значению рекомендуется добавить 20% запаса на будущие расширения линий и естественные потери в системе. Для расчета целевого давления берется потребитель с самым высоким требованием на входе, и к нему прибавляется суммарное падение давления на фильтрах, осушителях и в распределительном трубопроводе (обычно это 0.8–1.2 бар).

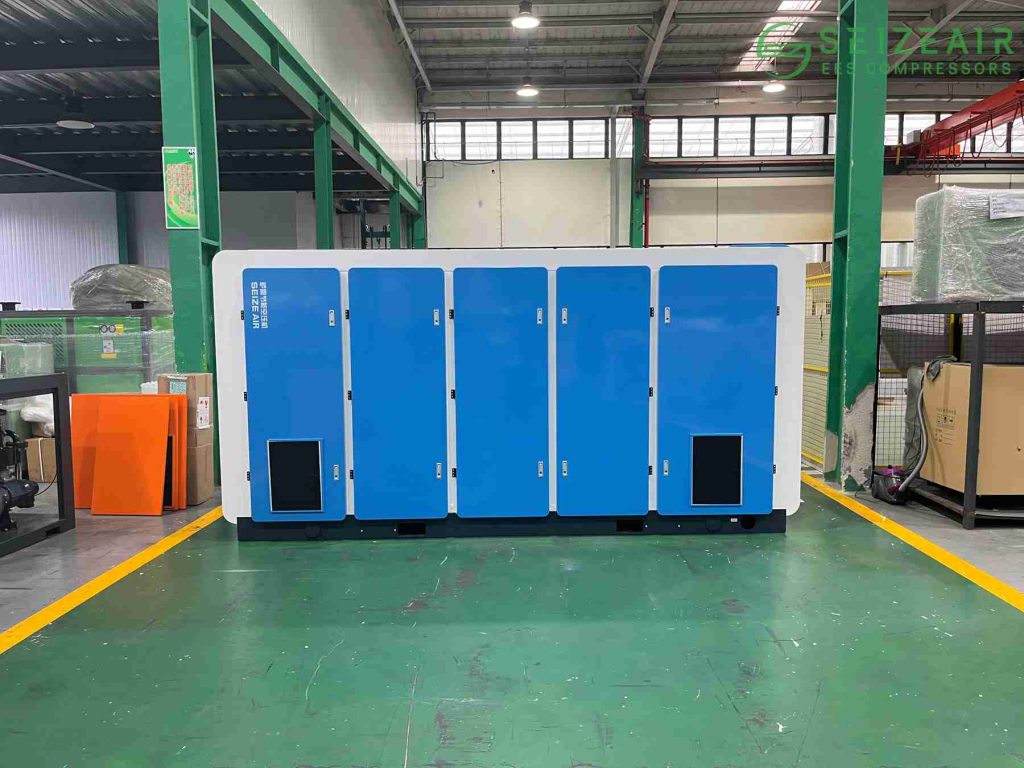

Критическое значение технологии VSD (частотного регулирования) в условиях роста тарифов
Учитывая, что затраты на электроэнергию составляют основную долю в совокупной стоимости владения компрессорной техникой, энергоэффективность выходит на первый план. Фармацевтические линии имеют сильно меняющийся график потребления из-за переналадки оборудования, санитарной обработки и смены партий.
Энергетическая динамика: Фиксированная скорость vs VSD
Традиционный компрессор с постоянной частотой вращения работает в цикле «загрузка/разгрузка». Когда потребление воздуха падает, двигатель продолжает вращаться на максимальной скорости в режиме холостого хода, расходуя от 30% до 70% электроэнергии впустую.
Напротив, компрессор с частотно-регулируемым приводом (VSD) адаптирует обороты двигателя точно под текущие нужды завода:
Применение пересыщенных технологиями VSD-систем, таких как интеллектуальные компрессорные станции от Seize Air, позволяет предприятиям сократить расходы на электроэнергию на 35–50%, обеспечивая окупаемость инвестиций в кратчайшие сроки.
Конфигурация системы подготовки воздуха для валидации GMP
Чтобы гарантировать, что сжатый воздух полностью соответствует Правилам надлежащей производственной практики (GMP), поток воздуха после компрессора должен пройти строгую многоступенчатую очистку.
1. Адсорбционные осушители
Обычные рефрижераторные осушители обеспечивают точку росы лишь +3 C. Это приводит к выпадению остаточного конденсата внутри трубопроводов из нержавеющей стали, что создает условия для размножения бактериальных биопленок. Валидация GMP требует использования адсорбционных осушителей с холодной или горячей регенерацией, которые обеспечивают точку росы под давлением (ТРД) -40 C или -70 C. В таком ультрасухом воздухе бактерии и микроорганизмы гарантированно погибают.
2. Многоуровневый каскад фильтрации
- Влагоотделители: удаляют сконденсированную воду сразу после охладителя.
- Фильтры тонкой очистки: улавливают остаточную пыль десиканта и твердые частицы размером до 0.01 мкм.
- Стерильные фильтры точки использования: гидрофобные мембранные фильтры (0.22 мкм или менее), устанавливаемые непосредственно перед местом контакта воздуха с продуктом для обеспечения абсолютной микробиологической чистоты.
Часто задаваемые вопросы
Можно ли переделать маслозаполненный компрессор в Класс 0 с помощью угольных колонн?
Нет, это не допускается правилами GMP. Даже самые дорогие угольные барьеры не защитят систему в случае аварийного разрушения уплотнений компрессора. Риск масштабного перекрестного загрязнения делает такую модернизацию неприемлемой для фармацевтического регулятора.
Как часто необходимо проверять качество сжатого воздуха на заводе?
Согласно общим руководствам GMP, микробиологический контроль и замеры содержания твердых частиц должны проводиться не реже двух раз в год. Однако для стабильного прохождения международных аудитов многие предприятия переходят на ежеквартальный мониторинг.
Какой материал труб рекомендован для фармацевтического воздуха?
Единственным стандартом для чистых зон является нержавеющая сталь марки 304L или 316L с орбитальной сваркой. Она полностью инертна, не подвержена коррозии от ультрасухого воздуха и не выделяет в поток механические чешуйки со временем.
Регламент технического обслуживания и калибровки
Своевременное ведение журналов ТО — залог успешного прохождения любой инспекции без замечаний.
Таблица критических сервисных процедур
| Периодичность | Ключевой узел | Требуемое техническое действие |
|---|---|---|
| Ежедневно | Электронные конденсатоотводчики | Проверка ручным тестом для исключения скопления влаги в сепараторах. |
| Ежедневно | Панель управления | Фиксация рабочего давления, температуры ступеней и текущей точки росы. |
| Ежемесячно | Воздушные фильтры на входе | Визуальный контроль; замена при повышенном дифференциальном давлении. |
| Ежеквартально | Точки отбора проб | Лабораторный контроль на отсутствие колоний бактерий и замер счетчиком частиц. |
| Раз в полгода | Адсорбционные башни | Проверка перепада давления на осушителе для исключения деструкции десиканта. |
| Ежегодно | Датчики и контроллеры | Метрологическая калибровка всех датчиков давления и влажности в сертифицированной лаборатории. |
Наличие партнера с сильной технической поддержкой значительно упрощает выполнение этого графика. Промышленные решения от Seize Air оснащаются системами удаленного мониторинга и диагностики, которые автоматически предупреждают о необходимости сервиса, минимизируя риски человеческой ошибки.
Готовы оптимизировать компрессорную систему вашего предприятия?
Обеспечение 100% стерильности лекарственных средств требует оборудования с нулевым уровнем риска. Наши инженеры специализируются на проектировании систем, полностью соответствующих стандарту ISO Класс 0, и оптимизации энергопотребления чистых зон.
Свяжитесь с экспертной инженерной группой Seize Air сегодня, чтобы заказать технический аудит вашей текущей пневмосистемы, получить точные расчеты производительности под ваш проект или запросить коммерческое предложение, адаптированное под стандарты вашего производства.
