Компрессор винтовой воздушный: как работает и где применяетсяВведение

Введение

Компрессор винтовой воздушный — один из наиболее востребованных типов компрессорного оборудования на российском рынке. В условиях сурового климата, широкого спектра промышленных отраслей и высоких требований к надёжности и производительности, он стал стандартным решением для предприятий металлургии, машиностроения, деревообработки, пищевой промышленности и многих других. Цель этой статьи — подробно рассказать, что такое винтовой воздушный компрессор, как он устроен, по какому принципу работает, и в каких сферах он востребован.

Что такое винтовой воздушный компрессор

Винтовой воздушный компрессор — это вид компрессора, использующий пару винтовых роторов (винтовой блок) для сжатия воздуха вместо поршневого механизма. В отличие от поршневых компрессоров, винтовые компрессоры характеризуются более плавной и стабильной работой, меньшим уровнем вибрации и шума, длительным сроком службы и возможностью непрерывной работы.

На российском рынке вы можете встретить такие названия этого оборудования:

• винтовой компрессор
• компрессор воздушный винтовой
• промышленный винтовой компрессор
• компрессор для производства
• компрессор с винтовым блоком

Эти формулировки часто используются в запросах роста‑поиска, обзорных статьях, подборках оборудования и в технической документации.

Главная задача такого компрессора — обеспечить стабильный и непрерывный поток сжатого воздуха для пневмосетей, пневмоинструмента, производственных линий и технологических процессов. Он становится особенно актуален в России, поскольку способен работать в сложных климатических условиях, выдерживать большие перепады температуры и обеспечивать стабильный режим даже при длительных нагрузках.

Конструкция и основные компоненты винтового воздушного компрессора

Винтовая пара (винтовой блок)

Сердцем компрессора является пара роторов — «мужской» и «женский» — которые вращаются навстречу друг другу. Во время вращения между ними образуются замкнутые камеры, в которые поступает воздух, и в которых он постепенно сжимается.

Для российского климата особенно важно качество изготовления роторов: высокая точность обработки, стабильные зазоры, устойчивость к перепадам температур. В холодных регионах (например, Сибирь, Урал) конструкция винтовой пары должна обеспечивать надёжный запуск даже при экстремальном минусе.

Электродвигатель: асинхронный или с постоянными магнитами (VSD / PM‑VSD)

В России широко распространены трёхфазные сети 380 В, поэтому большинство компрессоров рассчитаны на такое напряжение. Современные установки оснащаются:

• обычными асинхронными двигателями,
• или двигателями с частотным преобразователем — VSD, на базе постоянных магнитов (PM‑VSD),
• либо энергоэффективными моторами класса IE3/IE4.

Компрессоры с VSD сегодня особенно востребованы: они позволяют плавно регулировать обороты мотора, подстраиваясь под фактическую потребность в воздушном потоке, что повышает энергоэффективность и снижает затраты, особенно в регионах с высокими тарифами на электроэнергию.

Система охлаждения (воздушное или водяное охлаждение)

Для небольших и средних по мощности установок чаще используется воздушное охлаждение — проще и дешевле.

Для крупных промышленных объектов (металлургия, горнодобыча, металлургия) предпочтительно водяное охлаждение, поскольку оно обеспечивает более стабильный температурный режим при больших нагрузках.

В регионах с холодным климатом (Западная Сибирь, Дальний Восток и др.) воздушные охладители должны быть рассчитаны на работу при низких температурах: устойчивы к обмерзанию, оснащены регулировкой оборотов вентилятора, рассчитаны на работу с минусовой температурой на входе.

Система впуска воздуха (впускной клапан и фильтрация)

Впускной клапан — регулировочный элемент, отвечающий за подачу воздуха в винтовой блок. От того, как спроектирован и смонтирован впускной тракт, зависит стабильность подачи воздуха, особенно при изменении давления и температуры.

Для российского применения часто дополнительно предусматривается подогрев или защита клапана, чтобы избежать его заклинивания при морозе.

Также крайне важна система фильтрации — особенно в пыльных средах (деревообработка, горнодобыча), где высока концентрация частиц, способных повредить винтовой блок.

Маслоснабжение и маслоотделение

Для работы винтовой пары необходима смазка — масло обеспечивает герметизацию, охлаждение и смазку подвижных частей. Сжатый воздух после компрессии содержит микроскопические капли масла, поэтому используется маслоотделитель, который удаляет масло из потока воздуха.

В России при низких температурах важно:

• применять масло с низкой вязкостью, подходящее для морозов;
• иметь систему подогрева масла или термостат;
• использовать надёжные маслоотделители, чтобы обеспечить чистоту воздуха, особенно для пищевых, медицинских или лакокрасочных производств.

Система управления (PLC, пневмосеть, автоматика, удалённый мониторинг)

Современные компрессорные станции часто оснащаются автоматикой: PLC‑контроллер, система запуска/остановки, регулировка нагрузки, удалённое управление и мониторинг.

Для российских предприятий это удобно: можно настроить запуск по расписанию, дистанционно следить за производительностью, получать предупреждения о проблемах и планировать обслуживание, что особенно важно для объектов в удалённых районах или работающих круглосуточно.

Как работает винтовой воздушный компрессор — принцип действия

Этап всасывания воздуха

При открытии впускного клапана атмосферный воздух проходит через систему фильтрации и поступает в винтовой блок. Фильтры задерживают пыль и загрязнения, защищая главный механизм.

В средах с повышенной запылённостью (шахты, деревообработка) это особенно важно: без качественной фильтрации частицы могут быстро износить винтовую пару.

Сжатие воздуха винтовой парой

Когда роторы вращаются, воздух попадает в камеры между витками винтов, которые по мере вращения уменьшают объём камер и сжимают воздух.

Винтовой компрессор обеспечивает плавное, непрерывное сжатие — без ударных нагрузок, без пульсаций давления, что выгодно отличает его от поршневых систем.

Дизайн роторов и зазоры имеют критическое значение, особенно при низких температурах. При неправильных параметрах компрессор может либо терять эффективность, либо вовсе выйти из строя.

Смазка и охлаждение

Во время сжатия в камеры вводится смазочное масло — оно выполняет сразу несколько функций:

• герметизация,
• охлаждение рабочих поверхностей,
• смазка роторов.

Влажность, температура и вязкость масла должны соответствовать условиям эксплуатации. В холодных регионах компрессоры часто оснащают системой подогрева масла или термостатом, чтобы обеспечить его нормальную вязкость при запуске.

Этап разгрузки и маслоотделение

После сжатия воздух, смешанный с маслом, выходит из винтовой пары и попадает в маслоотделитель. Там масло отделяется, а очищенный воздух направляется в систему пневмосети.

Эффективность маслоотделителя критична для производств, требующих чистый, сухой и незагрязнённый воздух — например, лакокрасочные, пищевые или медицинские предприятия.

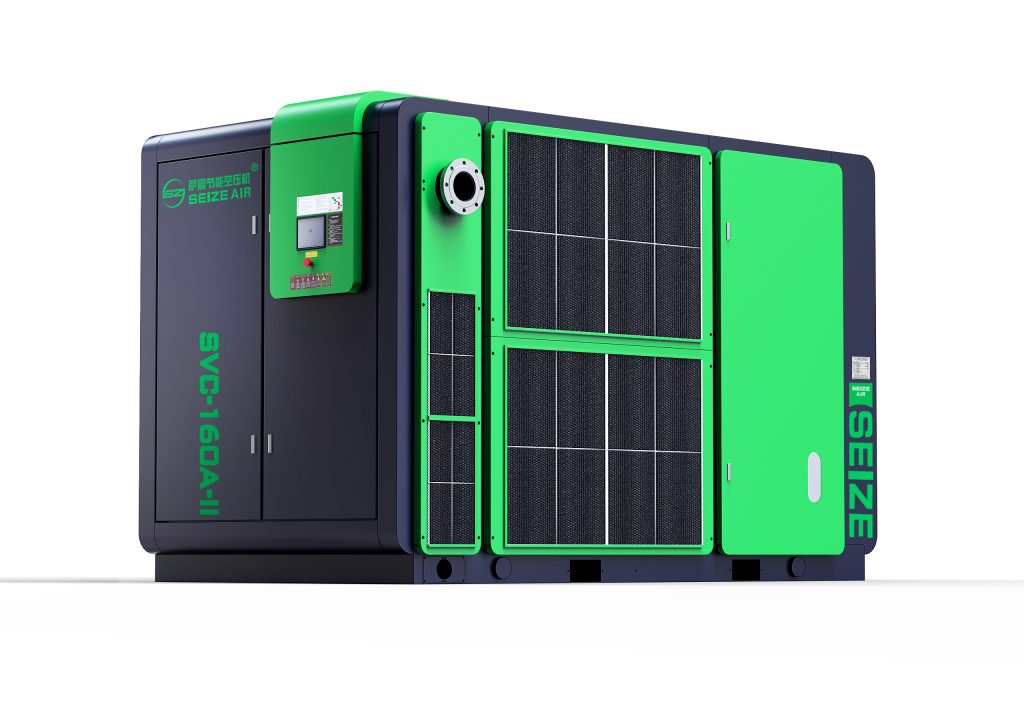

Преимущества частотного регулирования (VSD) для энергосбережения

Частотные (VSD) компрессоры регулируют обороты мотора в зависимости от фактического потребления воздуха. Это имеет важное значение при нестабильной нагрузке:

• нет лишних оборотов при малой нагрузке,
• меньше износа, плавный старт,
• экономия электроэнергии — часто до 20–30 %.

Для предприятий с сезонной или переменной нагрузкой (покраска, упаковка, небольшие мастерские) это существенный плюс.

Руководство по выбору винтового воздушного компрессора

Выбор подходящего компрессор винтовой воздушный зависит от множества факторов: отрасль, условия работы, потребление воздуха, требования к качеству и надёжности. Неправильный выбор может привести к повышенному износу, сбоям в производстве и высоким затратам на электроэнергию.

Выбор по отрасли и типу работы

Машиностроение и металлообработка
В российских металлургических и машиностроительных предприятиях высоки требования к качеству воздуха:

• минимальная влажность,
• стабильное давление,
• отсутствие пыли и частиц масла.

Рекомендации:

• PM‑VSD компрессор (с постоянными магнитами и частотным регулированием)
• Производительность с запасом 20–40 % от суммарной потребности
• Давление 8–10 бар
• Обязательная установка осушителя воздуха и фильтров высокой точности

Деревообработка
Для мебельной и деревообрабатывающей промышленности характерна высокая концентрация древесной пыли.

Рекомендации:

• винтовой компрессор с дополнительной фильтрацией на входе
• производительность 3–20 м³/мин
• давление 8 бар

Особенности российского климата: в холодных цехах необходимо предусмотреть преднагрев воздуха и масла, чтобы избежать трудностей при запуске.

Пример: мебельная фабрика в Карелии использует двухуровневую систему фильтрации с винтовым компрессором, что увеличило срок службы оборудования на 25 %.

Горнодобывающая промышленность
Для шахт, карьеров и металлургических предприятий характерны тяжёлые условия работы:

• крупные мощности 75–250 кВт
• производительность 10–40 м³/мин
• давление 10–13 бар
• водяное или усиленное воздушное охлаждение

Особенности Сибири: низкие температуры (до −40 °C) требуют утеплённого корпуса, подогрева масла и защиты от замерзания системы охлаждения.

Пищевая и фармацевтическая промышленность
Для пищевых, напитковых и медицинских производств чистота воздуха критична:

• предпочтение безмасляным винтовым компрессорам
• фильтры до 0,01 мкм
• надёжная система осушки воздуха

Выбор по типу нагрузки

• Переменная нагрузка (упаковка, окраска): VSD компрессор — экономия энергии до 20–40 %
• Постоянная нагрузка (шахты, металлургия): стандартный промышленный компрессор с буферным баком
• Прерывистая нагрузка (цеха с пневмоинструментом): VSD предпочтительнее для защиты оборудования

Выбор с учётом температуры

Холодные регионы (Сибирь, Дальний Восток, Урал):

• подогрев масла и воздуха
• антифриз для водяного охлаждения
• автоматическая система защиты от замерзания

Тёплые регионы (Краснодар, Москва, Санкт-Петербург):

• воздушное охлаждение
• контроль температуры не выше 40 °C

Требования к установке винтового воздушного компрессора

Температурный режим помещения

• Зимой ≥ +5 °C, при необходимости — обогреватель
• Летом — обеспечить циркуляцию воздуха и защиту от перегрева

Установка и основание

• ровная бетонная площадка
• виброизоляционные подкладки
• сухое помещение без пыли
• в пыльных средах — двойная система фильтрации

Вентиляция

• для воздушного охлаждения: объём воздуха в помещении ≥ 3× объёма выпуска
• исключить обратный поток холодного воздуха зимой

Электропитание

• стандартная сеть 380 В, 50 Гц
• стабилизатор или мягкий пуск для защиты двигателя
• крупные установки — отдельный щит

Руководство по эксплуатации винтового воздушного компрессора

Ежедневные проверки

• уровень масла
• состояние дренажной системы
• отсутствие шумов и вибраций
• зимой — проверка на замерзание

Плановое обслуживание

• замена масла: синтетика 3–4 тыс. часов, минералка 2 тыс. часов
• замена фильтров: воздушного 800–1 500 ч, масляного 2 000 ч, сепаратора 3–4 000 ч
• проверка охлаждения, системы подогрева масла и осушителя

Полугодовая проверка

• вибрация
• состояние подшипников
• стабильность давления и температуры
• оценка износа роторов

Частые проблемы и решения при эксплуатации компрессора винтового воздушного

Трудный запуск зимой

Причины: низкая температура масла, замёрзший осушитель, дренаж
Решение: подогрев масла, термостат, защита дренажной системы, поддержание температуры помещения +5 °C

Давление воздуха падает

Причины: забит фильтр, ослабленный ремень, износ роторов
Решение: замена фильтров, натяжка ремня, проверка винтового блока, увеличение буферного бака

Излишняя влажность воздуха

Причины: неисправность осушителя, низкая температура
Решение: проверка осушителя, подогрев дренажных труб, регулярное удаление конденсата

Повышенный расход масла

Причины: забит сепаратор, утечки, некачественное масло, износ роторов
Решение: замена сепаратора, проверка трубопроводов, использование подходящего масла, ремонт винтового блока

Повышенный шум

Причины: вентилятор, подшипники, забит фильтр, внутренние повреждения
Решение: проверка вентилятора, смазка подшипников, замена фильтра, диагностика винтового блока

Заключение

В российской промышленности компрессор винтовой воздушный остаётся надёжным и эффективным решением для предприятий всех отраслей. Правильный выбор, профессиональная установка и регулярное обслуживание обеспечивают долгую и стабильную работу оборудования. Высококачественные компрессоры от Seize гарантируют надёжность, энергоэффективность и поддержку российских промышленных предприятий в любых климатических и производственных условиях.
