Утечки сжатого воздуха: как найти, посчитать потери и устранить

Что такое утечки сжатого воздуха и почему их не видно на манометре

Утечки сжатого воздуха — это любой непроизводственный выход сжатого воздуха из системы: через изношенное соединение, неплотный дренаж, коррозионную раковину в трубе или неплотно надетый шланг. Особенность в том, что система сама маскирует проблему. Компрессор догружается и компенсирует потерю, поэтому стрелка манометра и показания на панели управления остаются нормальными. Пока утечка не станет очень большой, производство не заметит ничего: давление на самом требовательном потребителя держится, циклы оборудования идут как обычно.

Именно поэтому утечки сжатого воздуха относят к самым дорогим незаметным статьям расхода: в отчётах о выпуске они не видны, но полностью оплачиваются в счёте за электроэнергию.

Платит за это компрессор. Воздух, который ушёл через неплотность, был сжат с затратой электроэнергии, прошёл через осушитель и фильтры, но полезной работы не выполнил. И в отличие от производственного потребления, утечка не прекращается ни в обеденный перерыв, ни в ночную смену, ни в выходные, если система остаётся под давлением.

Второй скрытый эффект — рост уставки давления. Когда часть воздуха теряется в сети, на концах линий давление проседает, и типичная реакция — поднять уставку на компрессоре. В инженерной практике часто используют оценку: каждый лишний бар уставки добавляет примерно 6–8 % к потреблению электроэнергии. Это расчётная оценка, а не универсальная константа: реальное значение зависит от характеристики конкретной машины и профиля потребления, поэтому перед тем как пересчитывать экономию, нужно измерить фактическое потребление на своём оборудовании.

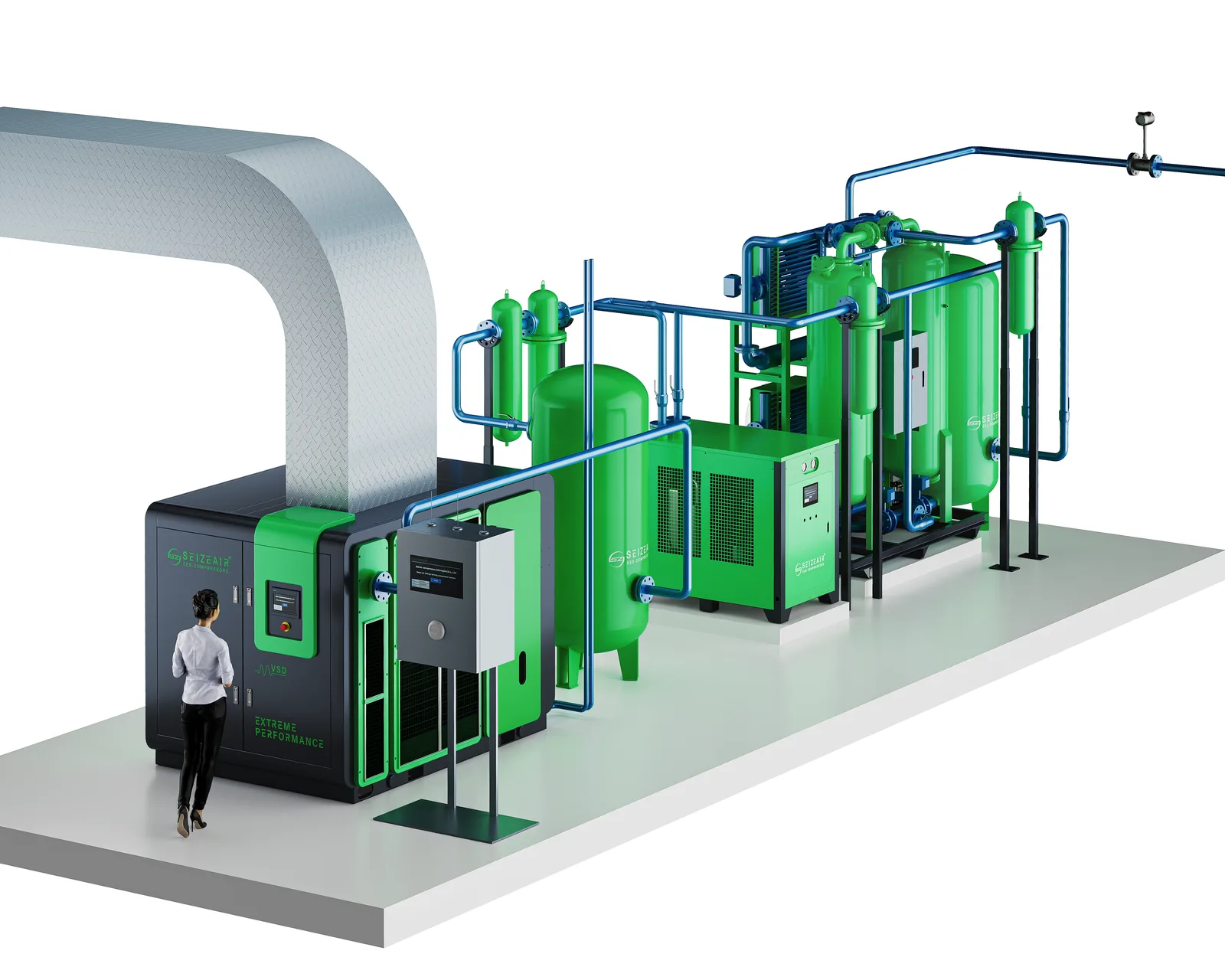

Где возникают утечки: типовые места

Практика обследований показывает, что утечки концентрируются не в магистрали, а в соединениях и арматуре — там, где есть разъём, резьба или подвижное уплотнение. Осмотр имеет смысл начинать сверху вниз по списку ниже.

• Быстроразъёмные соединения. Самый частый источник: износ ответной части, несовместимость профилей от разных поставщиков, шланг, надетый без фиксации.
• Шланги и хомуты. Микротрещины у фитинга, ослабленный хомут, перегиб с надломом оплётки.
• Резьбовые соединения. Усадка уплотнительной ленты или нити, вибрация на участке без крепления.
• Фланцы и прокладки. Неравномерная затяжка, старение прокладки после термоциклов.

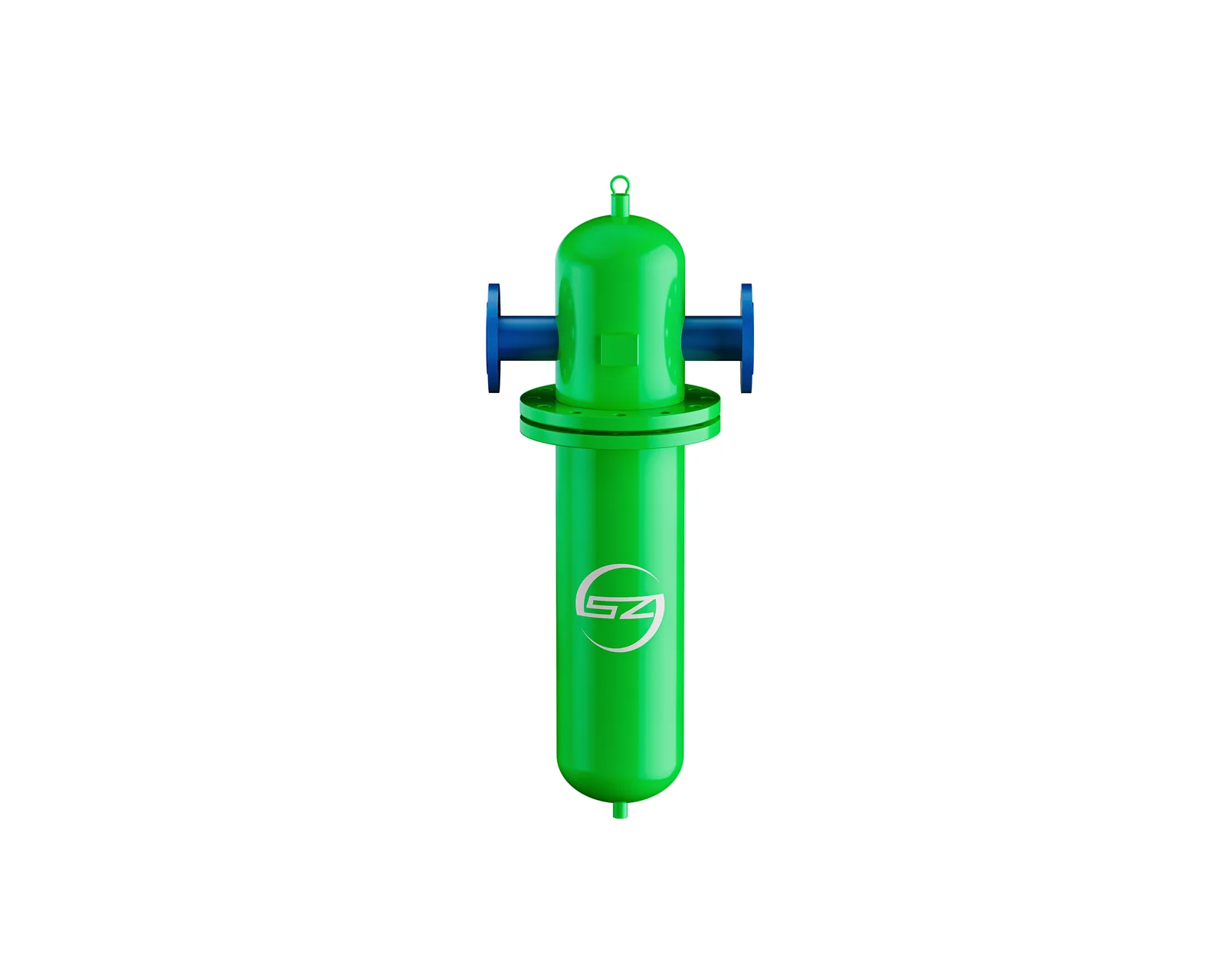

• Фильтры и их арматура. Корпус, уплотнение крышки, индикатор перепада давления, а главное — автоматический конденсатоотводчик.

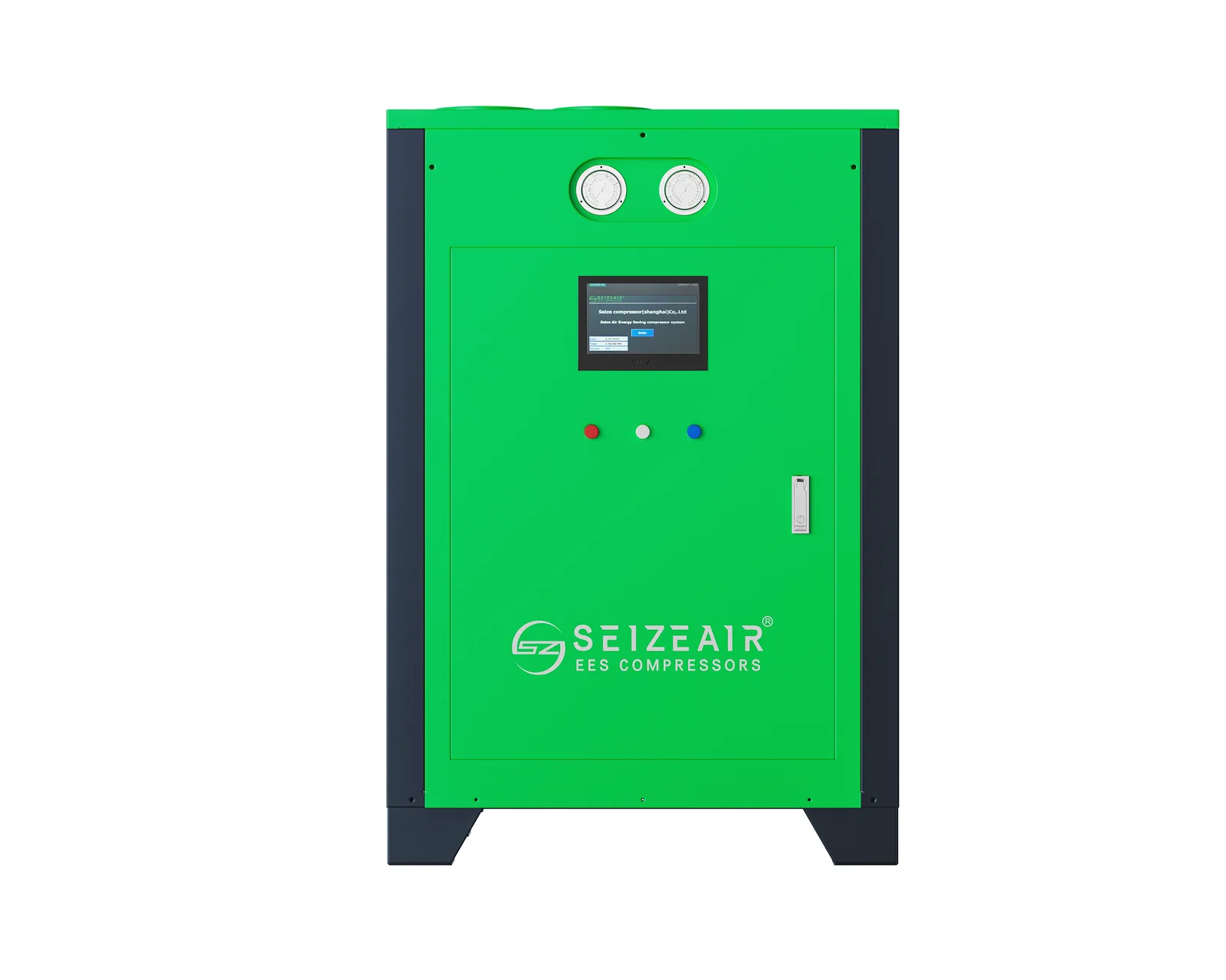

• Осушитель. Дренажный клапан и точки сброса конденсата. Неисправный или неправильно настроенный дренаж держит линию постоянно открытой — это одна из самых дорогих по объёму утечек.
• Исполнительные механизмы. Уплотнения штоков пневмоцилиндров, распределители, регуляторы давления.
• Контрольно-измерительные точки. Манометры, датчики, импульсные линии.
• Трубопровод. Коррозия оцинкованной трубы изнутри, свищи в сварных швах старых участков, механические повреждения.

Важное различие: не каждый выход воздуха — это утечка. Выпуск из глушителя распределителя при переключении цилиндра, продувка регенеративного осушителя и работа пневмоинструмента — это нормальная работа оборудования. В программу устранения утечек попадает только то, что выходит непрерывно и не связано с полезным циклом.

Как найти утечки: четыре метода от простого к точному

Осмотр и прослушивание

Самый доступный способ. Его применяют в остановку, когда цех тихий: обходят магистраль и слушают характерное шипение. Метод находит крупные утечки и не требует оборудования. Ограничения серьёзные: малая утечка на фоне работающего цеха не слышна, участки под потолком и в труднодоступных местах не проверить, а результат зависит от опыта исполнителя.

Мыльный раствор или готовый течеискатель-спрей

Нанесение раствора на соединение даёт однозначный ответ: пузыри указывают на место. Способ дешёвый и понятный любому слесарю. Но он требует обработать каждый разъём по отдельности, не работает на вертикальных и горячих поверхностях (раствор стекает и высыхает), неприменим в электрошкафах и на оборудовании под напряжением, и занимает много времени на большой сети.

Ультразвуковой течеискатель

Воздух, выходящий через малое отверстие под давлением, создаёт турбулентный шум с выраженной ультразвуковой составляющей. Прибор преобразует её в слышимый сигнал, поэтому оператор находит утечку даже в шумном цеху и на расстоянии. Это основной инструмент для систематического обследования, а наличие числового показателя позволяет фиксировать состояние точки и сравнивать измерения между обследованиями. Требования к результату: одинаковое расстояние и угол при повторных замерах, понимание того, что металл и другие источники ультразвука дают помеху, и обучение оператора. Прибор стоит денег, но для сети из сотен соединений он окупается за счёт скорости и полноты охвата.

Метод падения давления — оценка общего объёма

Первые три метода ищут точки. Четвёртый отвечает на другой вопрос: чему равны утечки сжатого воздуха как величина, а не как перечень мест. Без этой цифры нельзя ни оценить ущерб, ни проверить, помог ли ремонт. Разбор ниже.

Расчёт утечек сжатого воздуха методом падения давления

Суть метода: систему заполняют до рабочего давления, прекращают подачу и разбор воздуха, затем наблюдают, как быстро падает давление. По скорости падения и известному объёму системы вычисляют расход утечки.

Формула для приведения к объёму свободного воздуха:

Q_ут = V × (P_1абс − P_2абс) / (t × P_атм)

Использовать абсолютное, а не манометрическое давление — принципиально: при атмосферном давлении в системе остаётся воздух, который не выйдет наружу, и именно разность абсолютных давлений определяет ушедший объём.

Условия, без которых замер некорректен

• Всё потребление отключено. Один работающий цилиндр или открытый продувочный кран превратит замер в фикцию. Проверяют по участкам, а не по общему манометру.
• Температура стабилизирована. После остановки компрессора воздух в системе остывает, и давление падает само по себе. Начинать отсчёт нужно после выравнивания температуры, иначе результат будет завышен.
• Объём известен. Основной вклад даёт ресивер: его паспортный объём плюс оценочный объём магистрали. Как объём ресивера связан с работой системы, разобрано в материале о подборе объёма ресивера.
• Давление ниже уставки предохранительного клапана. Поднимать давление выше рабочего для «удобства» замера нельзя.
• Повторяемость. Замер делают минимум дважды в одинаковых условиях; заметное расхождение говорит об ошибке в методике.

Перевод утечки в киловатты и деньги

Зная расход утечки, её можно перевести в мощность, а затем в годовые затраты. Потребуется удельная мощность компрессора — отношение потребляемой мощности к производительности, кВт на м³/мин. Её берут из паспортных данных или протокола испытаний конкретной машины; подставлять среднее значение «по рынку» нельзя, разброс между машинами и режимами слишком велик.

Отдельно стоит посчитать часы простоя: если линия остаётся под давлением ночью и в выходные, утечка продолжается и в это время. Для систем с посменной работой это часто даёт существенную долю годовых потерь, а обнаруживается только после того, как считают все часы под давлением, а не только часы производства.

После устранения утечек появляется вторая возможность — снизить уставку давления. Делать это нужно постепенно и с контролем давления у самого требовательного потребителя: сначала фиксируют фактическое давление в критической точке, затем шагами снижают уставку и проверяют, что оборудование работает стабильно. Подходы к снижению потребления в целом разобраны в материале об оптимизации пневмосистемы.

В каком порядке устранять

Устранять всё подряд в порядке обнаружения — значит потратить ресурс на мелкие точки и пропустить крупные. Практичнее сортировать по объёму потери, а внутри равных объёмов — по стоимости и скорости ремонта.

1. Постоянно открытые дренажи. Конденсатоотводчик фильтра или осушителя, который не закрывается, пропускает больше, чем десяток мелких соединений, а чинится за один выход.
2. Слышимые утечки и повреждённые шланги. Большой расход, замена на месте.
3. Точки на концах линий. Утечка рядом с потребителем напрямую снижает давление на нём, поэтому эффект заметнее.
4. Трудоёмкие участки. Резьбовые соединения за оборудованием, участки под потолком — планируют в остановку.

Выбор способа ремонта зависит от причины: изношенное быстроразъёмное соединение меняют, ослабленную резьбу переуплотняют, шланг обжимают вместо хомута, а корродированный участок трубы заменяют по длине, а не «заваривают точкой».

Результат нужно фиксировать. Минимальный набор полей журнала:

Как удержать результат

Разовая кампания даёт эффект, который постепенно рассасывается: без регламента утечки сжатого воздуха возвращаются к прежнему уровню за несколько месяцев, потому что сеть не остаётся неизменной.

Разовая кампания даёт эффект, который постепенно рассасывается: появляются новые шланги, изнашиваются соединения, дренажи снова залипают. Поэтому обследование встраивают в регламент. Для небольшой системы достаточно одного обхода в полгода, для разветвлённой сети с сотнями точек — ежеквартально, с обязательным повторным замером общего расхода утечки по той же методике и в тех же условиях.

Порядок и состав регулярных работ удобно привязать к уже существующему регламенту обслуживания, а не создавать отдельный: точка осмотра соединений занимает в нём немного места. Подробнее о построении такой программы — в руководстве по регулярному осмотру и обслуживанию систем.

Две статьи расхода соседствуют с утечками и часто маскируются под них: потери на фильтрах и дренажах осушителя. Если после устранения утечек общий расход остался высоким, следующая проверка — состояние фильтроэлементов и настройка дренажа осушителя, о чём рассказано в руководстве по выбору осушителя. А при замене машины стоит сравнить удельную мощность: она напрямую определяет, во сколько обходится каждый кубометр потерянного воздуха — об этом материал об энергоэффективных винтовых компрессорах.

Частые вопросы

Как часто нужно искать утечки?

Зависит от размера сети и от того, насколько интенсивно меняется состав оборудования. Ориентир: общий замер расхода утечки — раз в полгода для компактной системы и раз в квартал для разветвлённой; точечный обход соединений — чаще, в рамках обычного обслуживания.

Нужен ли ультразвуковой прибор, если есть мыльный раствор?

Для единичной проверки достаточно раствора. Для сети из сотен точек прибор экономит рабочее время и находит то, что раствором не покрыть — участки на высоте, горячие поверхности, места за оборудованием. Покупка оправдана, когда обследование проводится регулярно.

Утечки есть и на новой системе?

Да. Монтаж не бывает идеальным: часть соединений недотянута, часть уплотнений повреждена при сборке. Базовый замер сразу после пуска полезен тем, что даёт точку отсчёта — с ней потом сравнивают все последующие измерения.

Можно ли после ремонта снизить давление?

Можно и нужно, но постепенно. Сначала фиксируют фактическое давление у критического потребителя, затем снижают уставку небольшими шагами с контролем работы оборудования после каждого шага. Резкое снижение без контроля приведёт к отказам, которые потом спишут на «экономию».

Что подготовить для расчёта под вашу систему

Чтобы перевести утечки в конкретные киловатты и деньги, нужны четыре числа с вашего объекта, а не средние по отрасли: фактическая удельная мощность компрессора, суммарный объём системы под давлением, количество часов в год, когда система находится под давлением, и действующий тариф на электроэнергию. С этими данными расчёт по формулам выше займёт немного времени; без них любая цифра будет оценкой, а не расчётом.

Перед началом измерений проверьте требования вашей службы охраны труда и инструкции по эксплуатации оборудования: работа под давлением, работы на высоте и применение составов на действующем оборудовании регулируются локальными правилами.
