Ресивер для воздушного компрессора: как подобрать объём

Зачем компрессору ресивер

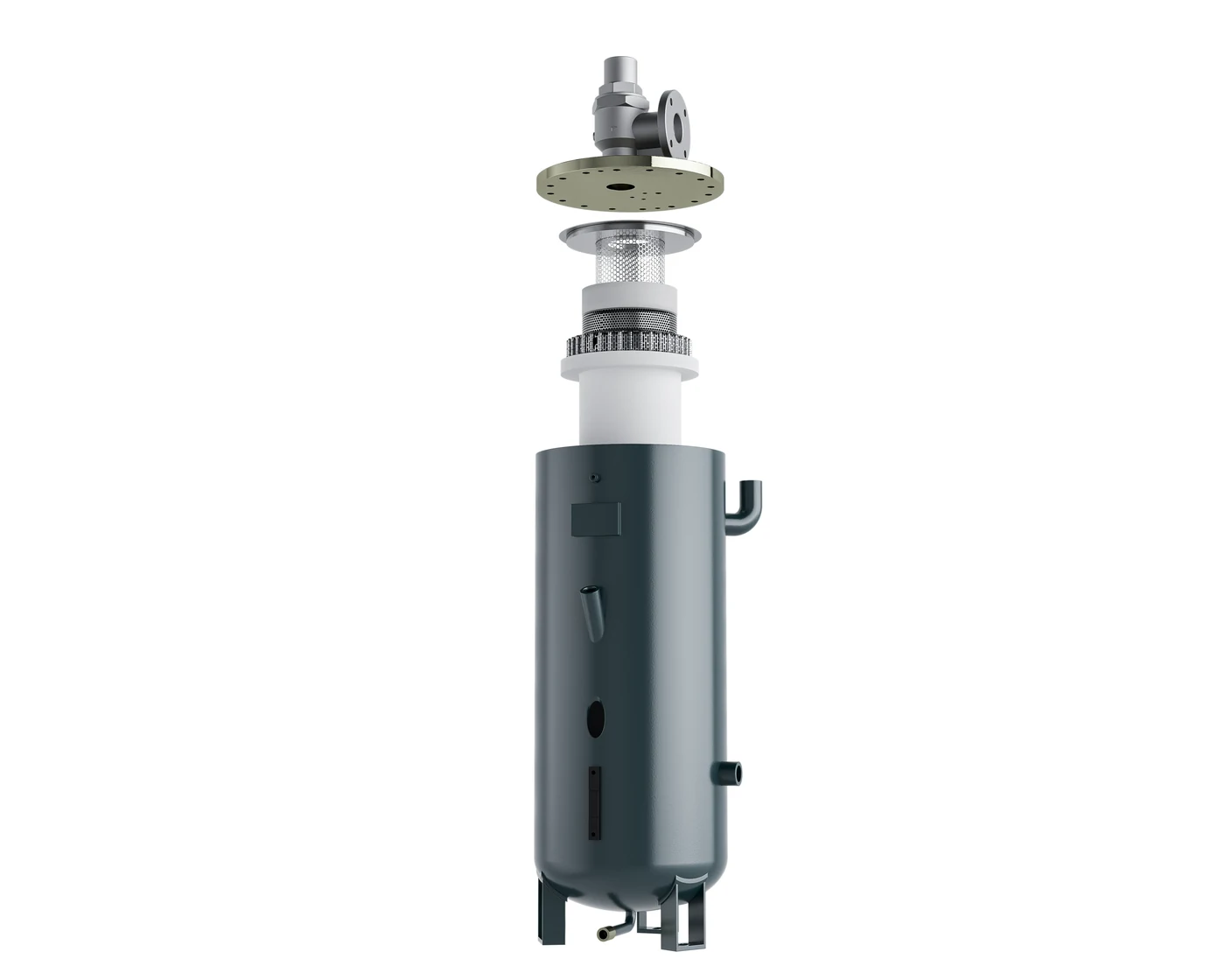

Ресивер для компрессора — это не просто «баллон рядом с компрессором». Он выполняет сразу несколько функций, и от того, насколько правильно подобран его объём, зависит не только стабильность давления, но и то, как часто компрессор будет включаться и выключаться, насколько эффективно будет работать осушитель и сколько ресурса сохранит винтовой блок.

Можно выделить четыре практические задачи ресивера. Первая — сглаживание пиков потребления: когда несколько потребителей одновременно забирают воздуха больше, чем выдаёт компрессор, недостающий объём берётся из ресивера. Вторая — снижение частоты циклов загрузки и разгрузки: чем больше запас воздуха, тем реже машина переключается. Третья — отделение конденсата: при входе в ресивер поток замедляется, и часть влаги выпадает в виде жидкости, которую затем удаляет дренаж. Четвёртая — защита системы управления: датчик давления получает более стабильный сигнал и не реагирует на мгновенные колебания.

Именно поэтому ресивер для компрессора подбирают по расчёту, а не «по каталогу, что осталось на складе». Слишком маленький объём приводит к частым циклам и просадкам давления, слишком большой — к лишним затратам на металл и площадь без заметного эффекта.

Как связаны объём ресивера и режим работы

Самый наглядный эффект объёма — частота циклов. Винтовой компрессор с частотным приводом и машина с фиксированной скоростью ведут себя по-разному, и требования к объёму тоже различаются.

• Компрессор с фиксированной скоростью переключается между загрузкой и разгрузкой. Чем меньше запас воздуха в системе, тем чаще эти переключения, тем больше износ и тем выше доля времени работы в неэффективном режиме.
• Компрессор с частотно-регулируемым приводом подстраивает производительность под расход. Ему всё равно нужен ресивер, но прежде всего как буфер на пики и как стабилизатор сигнала датчика.
• Поршневые машины создают заметную пульсацию давления; ресивер здесь работает как демпфер, и его роль особенно заметна на отдельных рабочих местах.

Практический ориентир, который используют при подборе: объём ресивера должен позволять системе пережить типичный пик потребления без падения давления ниже минимально необходимого у потребителя. Это расчётная величина, а не фиксированная цифра на все случаи.

Что нужно знать до подбора

1. Производительность компрессора — фактическая подача, а не только паспортная.
2. Характер потребления — есть ли короткие пики, и какова их длительность и величина.
3. Рабочее давление и допустимая просадка — минимальное давление у самого требовательного потребителя.
4. Тип регулирования — частотный привод, загрузка/разгрузка или каскадное управление несколькими машинами.
5. Место установки — до или после осушителя, а также температура окружающей среды.

Отдельно стоит учитывать, что у самого далёкого потребителя давление всегда ниже, чем на выходе компрессора: потери в фильтрах, осушителе, трубах и соединениях суммируются. Если в системе есть значительные потери давления, ресивер будет компенсировать их лишь частично — правильнее сначала найти и устранить потери, а уже затем подбирать объём.

Где ставить: до или после осушителя

Размещение зависит от того, какую задачу вы решаете.

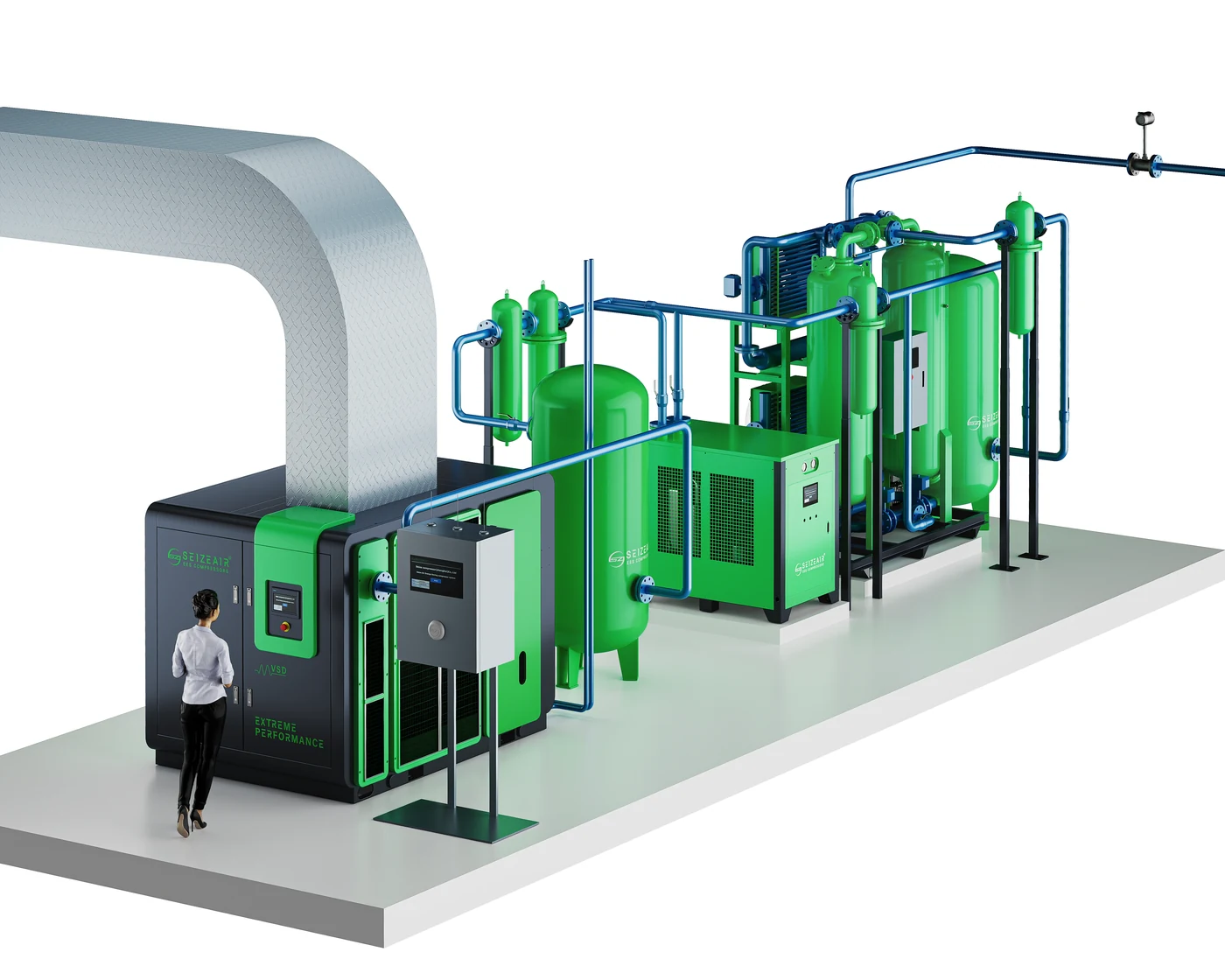

Ресивер до осушителя («мокрый»)

Устанавливается сразу после компрессора. Его задача — снять пики расхода и отделить основную часть конденсата до того, как воздух попадёт в осушитель. Это снижает нагрузку на осушитель и улучшает качество осушки, потому что осушитель получает воздух, уже частично очищенный от жидкой влаги.

Ресивер после осушителя («сухой»)

Работает как буфер уже подготовленного воздуха. Его ставят там, где важна стабильность давления у потребителя и где осушитель не должен работать на пиковом расходе. Минус — он занимает место и стоит дороже в пересчёте на литр полезного объёма, если сравнивать с мокрым.

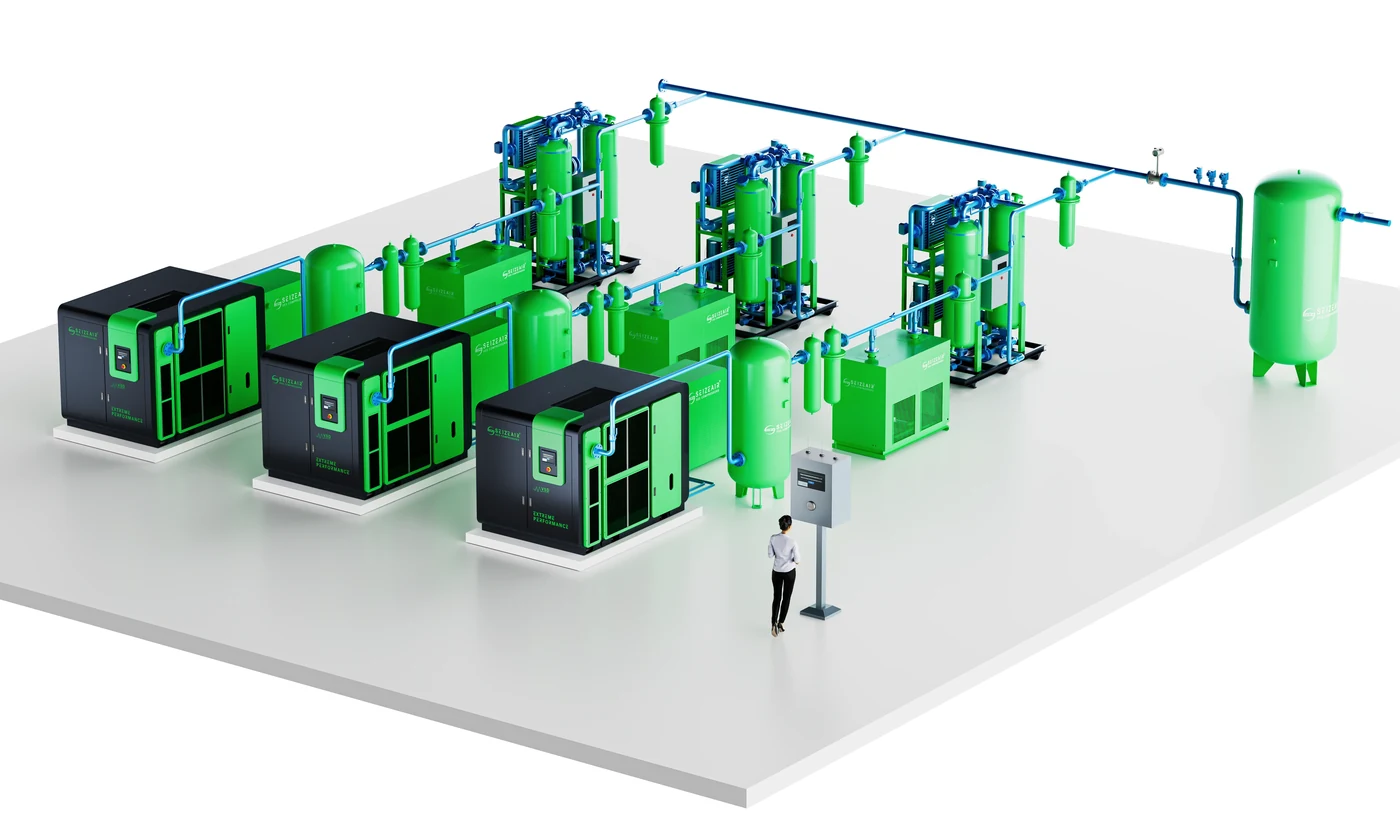

На практике часто используют оба: мокрый ресивер для компрессора и осушителя и сухой — ближе к магистрали. Но для большинства промышленных систем правильно подобранного одного ресивера достаточно.

Типичные ошибки при выборе

• Ориентироваться только на мощность компрессора. Решающее значение имеет профиль потребления, а не только подача.
• Игнорировать пики. Система, которая нормально работает на среднем расходе, может «проваливаться» на коротких пиках.
• Ставить ресивер там, где он не нужен. Если потери давления в магистрали велики, увеличение объёма не решит проблему.
• Забывать про дренаж. Ресивер, который отделяет влагу, но не имеет исправного дренажа, превращается в источник воды в магистрали.
• Не учитывать температуру. При низких температурах требования к точке росы и к месту установки меняются.

Проверка после установки

Даже правильно выбранный ресивер для компрессора требует подтверждения на практике.

Правильность подбора подтверждается измерением, а не ощущениями. После монтажа стоит записать давление на выходе компрессора и у самого дальнего потребителя при нормальной производственной нагрузке, а также посчитать количество циклов загрузки в час. Если просадка давления укладывается в допустимый диапазон, а число циклов снизилось — объём выбран верно. Если просадка осталась прежней, причина, скорее всего, в потерях на магистрали, а не в объёме.

Связь с остальными элементами системы

Ресивер — элемент системы, а не отдельная покупка. Его объём влияет на режим работы машины, поэтому при выборе компрессора стоит вернуться к материалу какой промышленный воздушный компрессор лучше выбрать для завода и к разбору различий между винтовыми и поршневыми промышленными компрессорами, где вопрос пульсации давления особенно важен.

Если приоритет — экономия электроэнергии, логично продолжить материалом о том, почему двухступенчатый винтовой компрессор экономит электроэнергию, и обзором преимуществ перехода на двухступенчатую схему. Для задач, где важна чистота воздуха, полезен гид по безмасляным воздушным компрессорам и материал о том, как избежать перегрева безмасляной машины.

Для подбора объёма под конкретную задачу нужны три числа: фактическая подача компрессора, величина и длительность пиков потребления и минимально допустимое давление у самого требовательного потребителя.
